在負載較小時，蛇形彈簧的直線部分與被聯接的軸線基本平行；負載增大時，蛇形彈簧的變形增大，與齒的接觸弧面亦增大，而與齒接觸點之間的距離越來越短，剛度增大時，兩半聯軸器的相對轉角與所傳遞的轉矩為非線性關系，屬于變剛度蛇形彈簧聯軸器。聯軸器廠家垂直方向安裝罩殼蛇形彈簧聯軸器分為恒剛度和變剛度兩種，主要取決于與彈簧接觸齒的形狀。
在正常負載時，蛇形彈簧與齒接觸點之間的距離不隨蛇形彈簧變形量的改變而變化，剛度不變，聯軸器的相對轉角與所傳遞的轉矩為線性關系，屬于恒剛度蛇形彈簧聯軸器。兩個半垂直方向安裝罩殼蛇形彈簧聯軸器與簧片接觸的齒面是弧形的，當傳遞扭矩增大時，彈簧片將沿齒弧面變形，使兩個半聯軸器作用在簧片上的力點靠近。簧片與齒面的接觸點即力矩的變化，是隨著傳遞扭矩的大小而變化的，它的傳動特性是變剛度的。
因而它具有比一般彈性聯軸器能承受更大的載荷變動量，傳動力使簧片沿齒弧變形時所產生的緩沖作用，尤其在機器起動時或強力沖擊載荷時，于一定程度上有保護配套機件的安全性。嵌入兩半聯軸器的齒槽內，來實現原動機與工作機的聯接，由于簧片的特殊性能，從而很大程度上避免了原動機與工作機的共振現象，使用壽命遠高于非金屬彈性元件聯軸器。

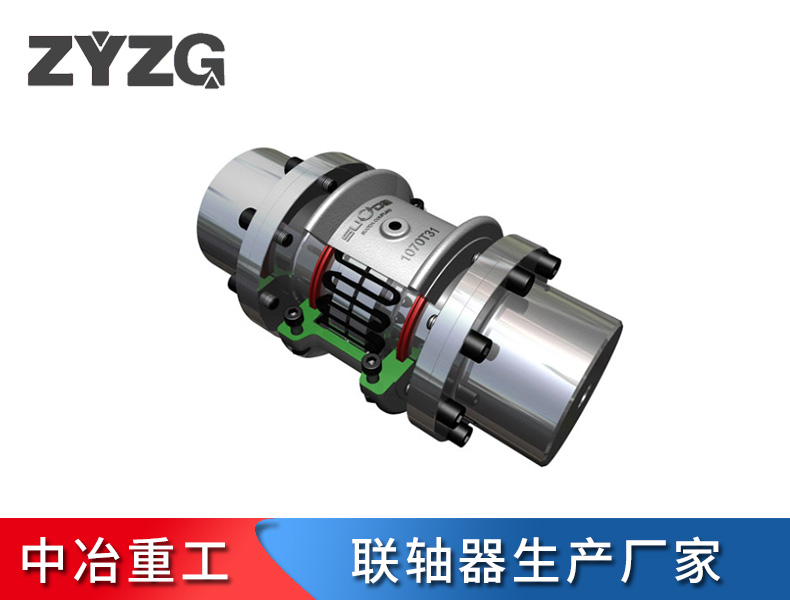

垂直方向安裝罩殼蛇形彈簧聯軸器簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化，因而它能承受更大的載荷變動量，經測定其短時超載能力為額定扭矩的2～3倍，傳動效率達99.5％，運行安全可靠；且垂直方向安裝罩殼蛇形彈簧聯軸器的結構簡單，裝拆方便，允許有較大的安裝偏差，適用于沖擊式的碎煤機、垂直方向安裝罩殼蛇形彈簧聯軸器碎石機、曲柄往復運動、礦山、重型機械、減速機等。
